Розкрій: завдання на різання труби й листа, постачання і залишки

Як працює сторінка розкрою: статуси завдань від чернетки до випуску, планування постачання з урахуванням складу, повернення залишків, звірка плану з фактом і політики розкрою.

Розкрій — це розкладання деталей на заготовці так, щоб відходів було якнайменше. Для листа деталі розміщують на площині, для труби й профілю — по довжині.

Сторінка «Розкрій» веде завдання на різання від моменту, коли воно з'явилося, до моменту, коли деталі вирізано і залишок повернуто на склад. Вона потрібна технологові, який готує програми для верстатів, і комірникові, який обліковує залишки.

Де знайти сторінку

У меню ліворуч відкрийте Виробництво → Розкрій. Адреса сторінки закінчується на …/erp/production/nesting. Сюди ж веде посилання Open nesting після планування розкрою на сторінці виробничих замовлень.

Розкрій

Сторінка має п'ять розділів: Завдання, Планування постачання, Повернення матеріалу, Звірка, Налаштування. Кнопка Оновити праворуч перечитує дані.

Розділ «Завдання»

Чотири лічильники

  • Завдання, що очікують дій — скільки завдань чекають на людину.
  • Геометрія готова — у скількох завданнях деталі вже розкладено.
  • Випущено — скільки завдань передано у виробництво.
  • Утилізація (7д) — який відсоток матеріалу пішов у деталі за останні сім днів. Решта — відходи й залишки.

Утилізація — головний показник якості розкрою. Якщо вона падає, варто подивитися, чи не ріжуть дрібні партії окремо, коли їх можна було б об'єднати.

Фільтри

Кнопки Усі, Труба, Лист відбирають завдання за видом матеріалу. Список поруч відбирає за статусом.

Список завдань

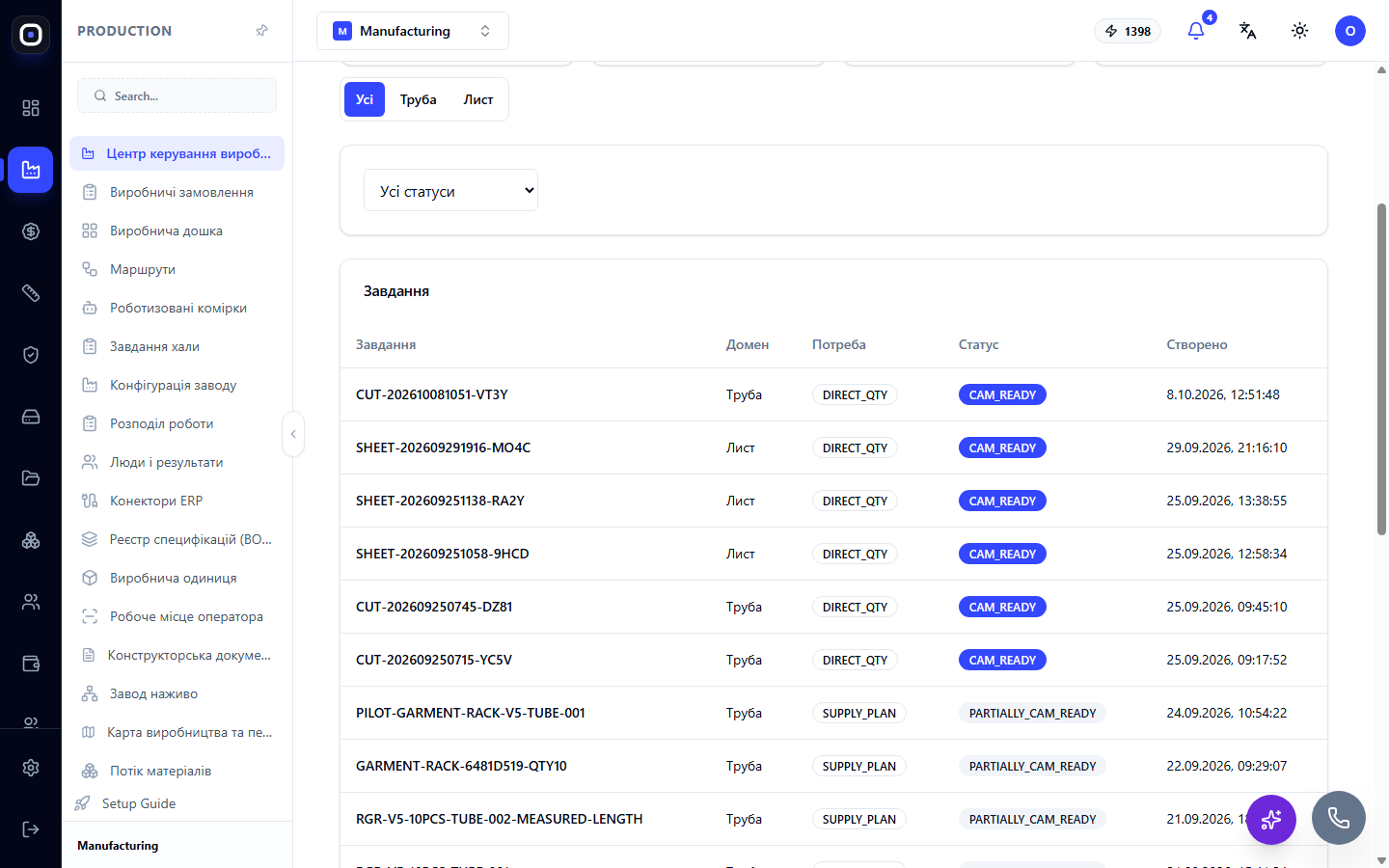

Список завдань

Колонки таблиці:

  • Завдання — код. Для труби він починається з CUT-, для листа з SHEET-.
  • Домен — Труба або Лист.
  • Потреба — звідки взялося завдання. DIRECT_QTY означає, що кількість задано напряму. SUPPLY_PLAN означає, що завдання створене плануванням постачання з урахуванням складу.
  • Статус — на якому етапі завдання.
  • Створено — дата і час.

Клац на рядок відкриває завдання з розкладкою та файлами для верстата.

Шлях завдання за статусами

Завдання проходить такі етапи:

  1. DRAFT — чернетка. Завдання створене, але ще нічого не пораховано.
  2. MATERIALIZED — до завдання прив'язано конкретні деталі та кількості.
  3. GEOMETRY_READY — геометрія готова: деталі розкладено на заготовках.
  4. CAM_READY — готові файли для верстата. Статус PARTIALLY_CAM_READY означає, що файли готові лише для частини заготовок.
  5. RELEASED — завдання випущено у виробництво.

Окремий статус FAILED означає, що щось пішло не так. Відкрийте завдання, щоб побачити причину.

Розділ «Планування постачання»

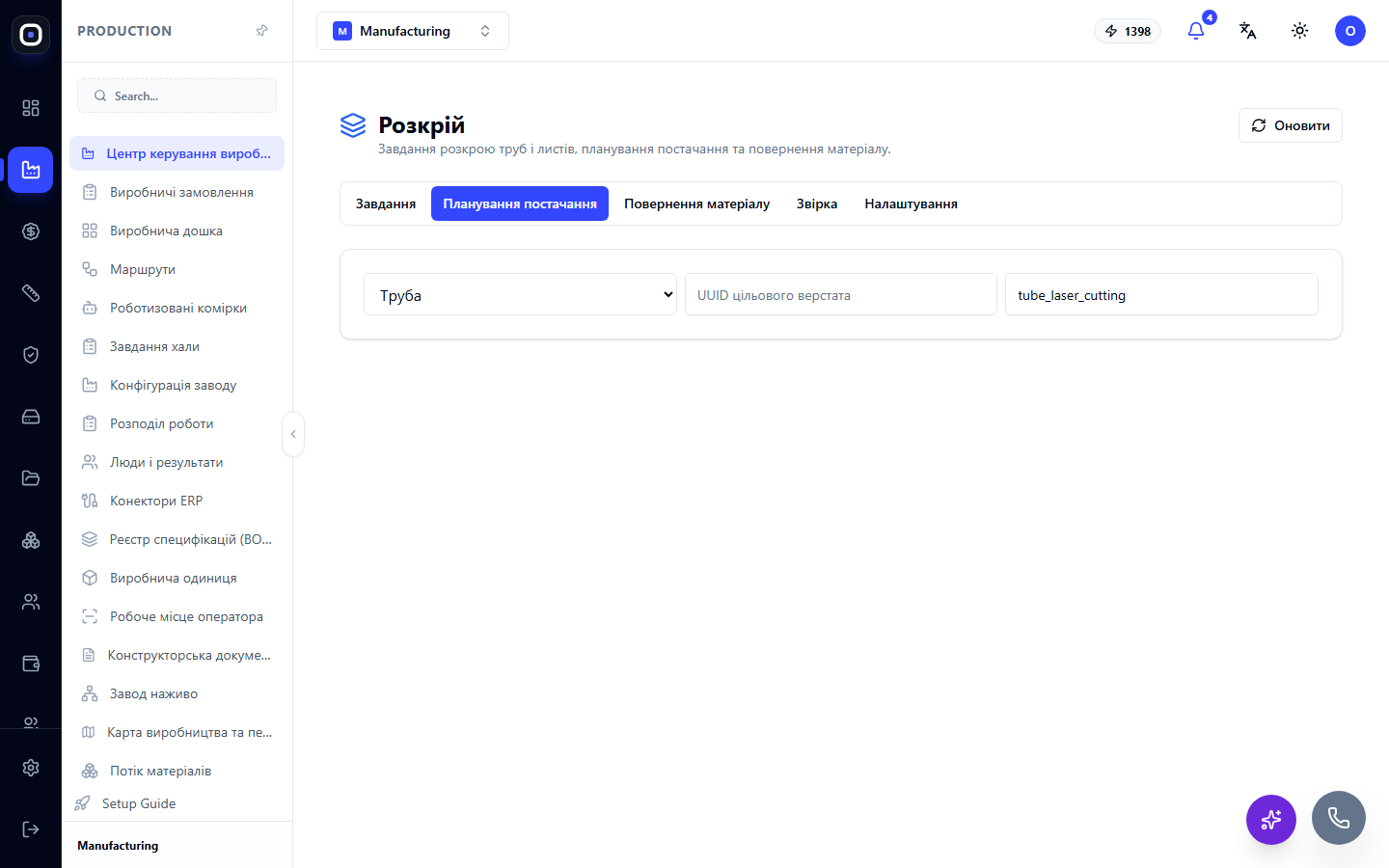

Планування постачання

Тут завдання на розкрій створюють не «в лоб», а з урахуванням складу. Ви обираєте вид матеріалу (труба або лист), вказуєте цільовий ресурс і можливість, наприклад різання труби лазером.

Система порівнює потребу з тим, що вже лежить на складі готовим, і планує різати лише різницю. Це той самий механізм, який запускає кнопка Plan Supply (nesting) на сторінці виробничих замовлень, тільки тут його можна викликати окремо.

Розділ «Повернення матеріалу»

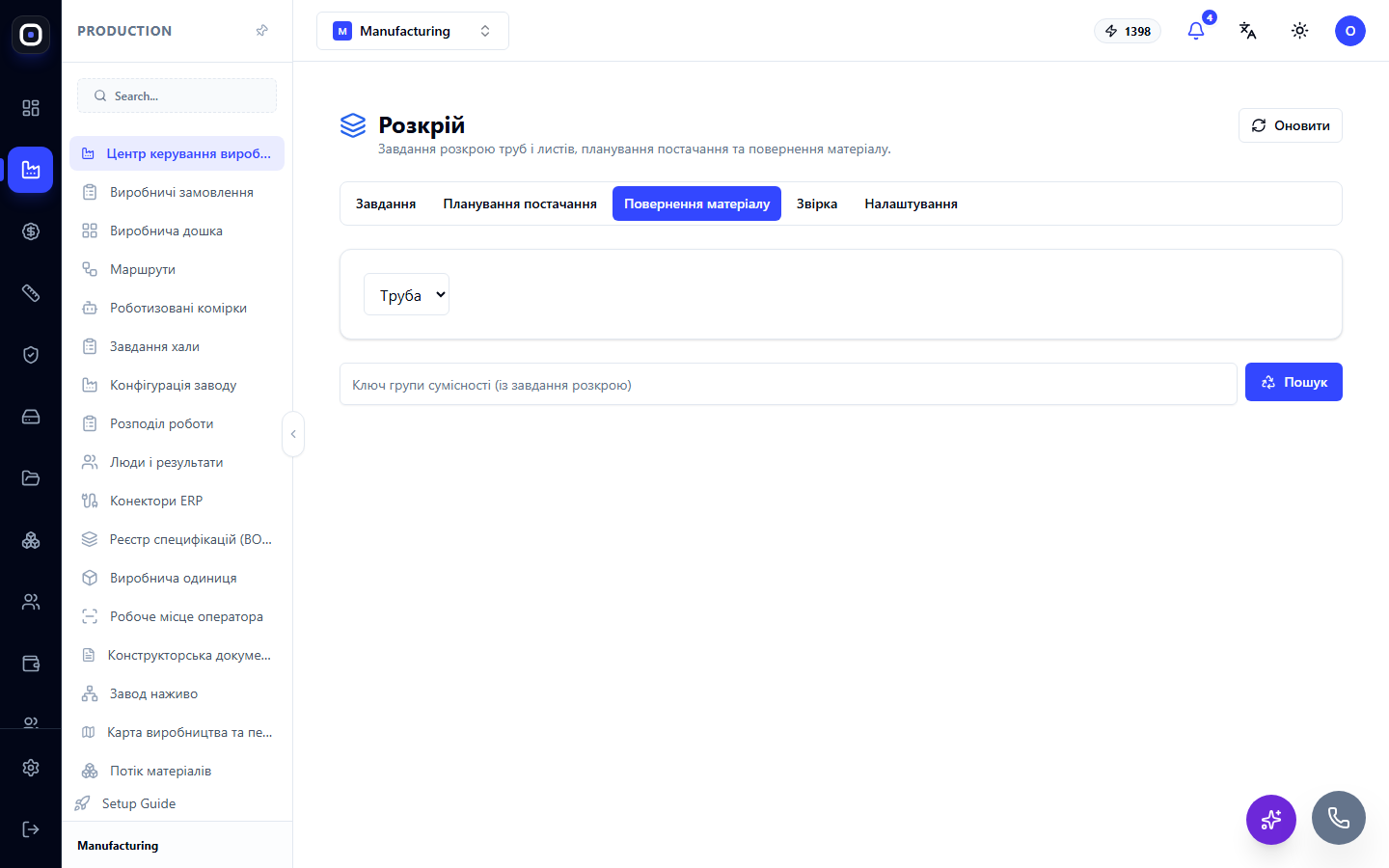

Повернення матеріалу

Після різання майже завжди лишається шматок: пів труби або частина листа. Якщо його просто кинути в кут, наступного разу під таку саму деталь розріжуть нову заготовку.

У цьому розділі залишок повертають в облік. Оберіть вид матеріалу, введіть ключ групи сумісності із завдання розкрою і натисніть Пошук. Система знайде відповідні залишки, і їх можна буде зафіксувати як придатні до подальшого використання.

Зафіксований залишок наступний розкрій використає першим.

Розділ «Звірка»

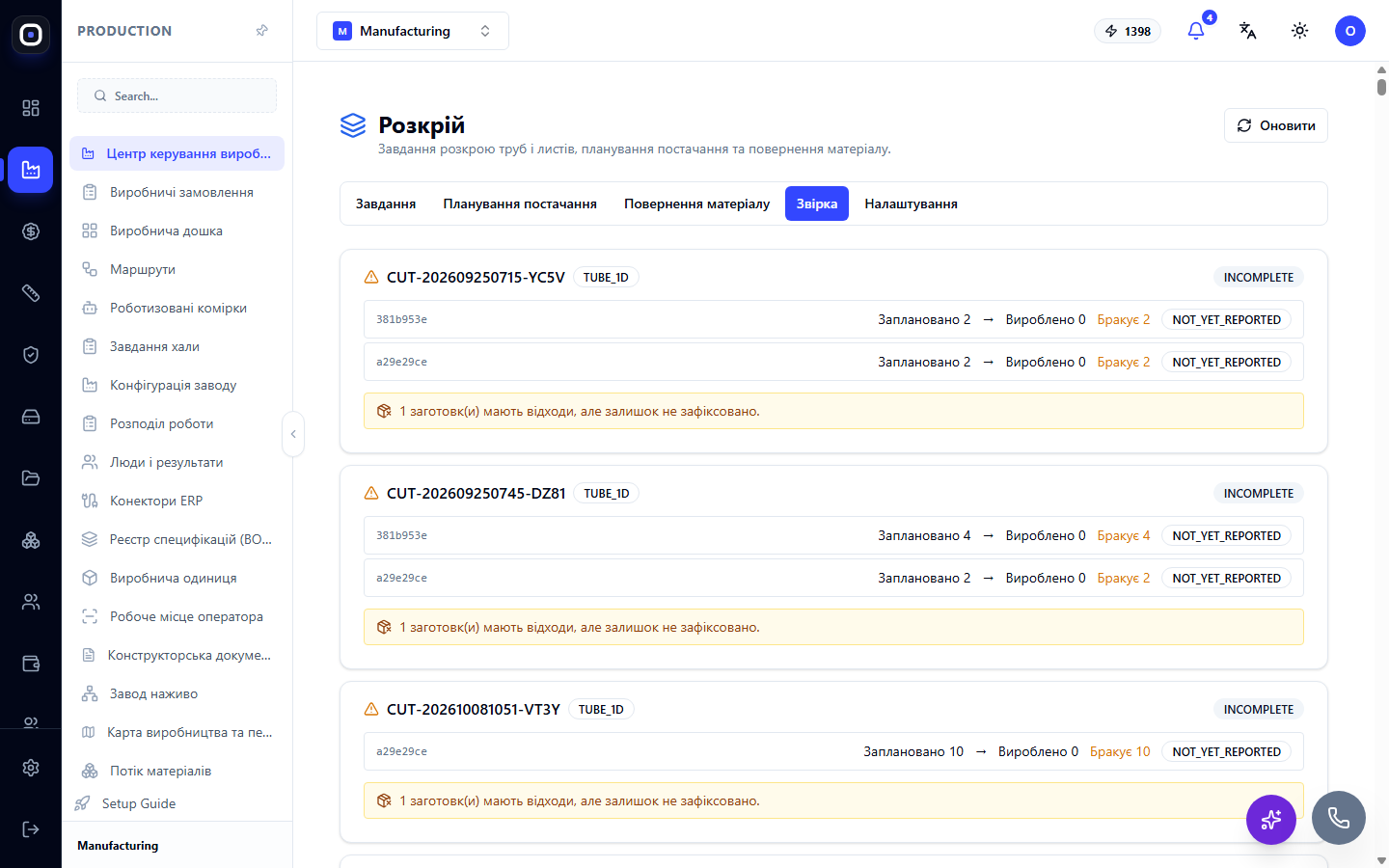

Звірка

Звірка порівнює план із фактом для кожного завдання. Це найважливіший розділ для того, хто відповідає за облік.

Кожне завдання показано карткою. У заголовку код, вид матеріалу і загальний стан, наприклад INCOMPLETE (не завершено). Усередині по рядку на кожну деталь:

  • Заплановано — скільки штук мали вирізати;
  • Вироблено — скільки фактично відзвітовано;
  • Бракує — різниця;
  • стан рядка, наприклад NOT_YET_REPORTED: про цю деталь ще ніхто не відзвітував.

Жовте попередження під рядками означає проблему з обліком матеріалу. Наприклад: «1 заготовк(и) мають відходи, але залишок не зафіксовано». Тобто після різання мав лишитися шматок, але в розділі «Повернення матеріалу» його не оформили.

Якщо в звірці багато незавершених завдань зі старими датами, причина зазвичай одна з двох: оператори не звітують про вирізане, або завдання створили й забули.

Розділ «Налаштування»

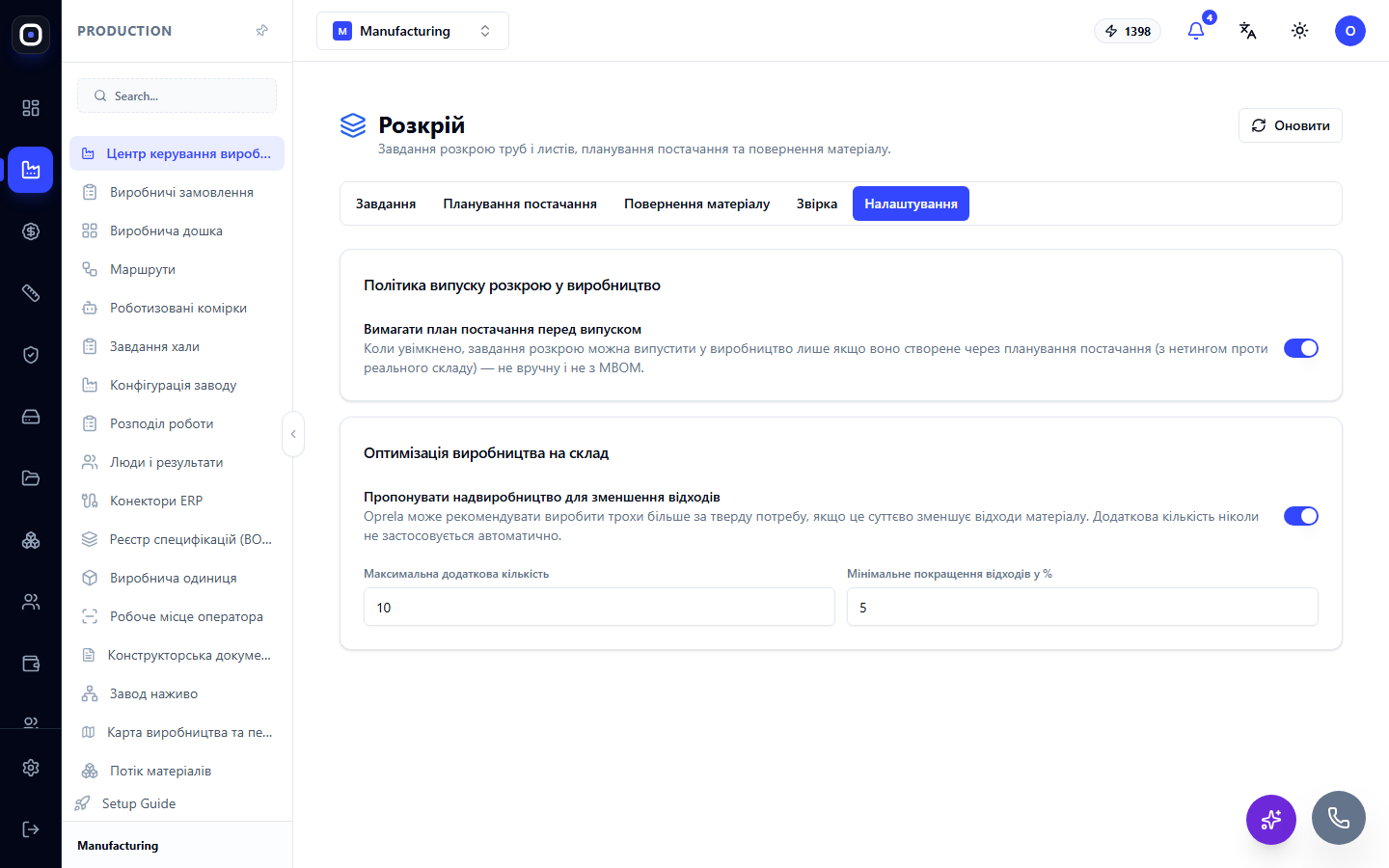

Налаштування розкрою

Тут дві політики.

Політика випуску розкрою у виробництво

Перемикач «Вимагати план постачання перед випуском». Коли він увімкнений, завдання можна випустити у виробництво лише тоді, коли воно створене через планування постачання, тобто з порівнянням зі складом. Завдання, створене вручну або напряму зі специфікації, випустити не вдасться.

Це захист від зайвої роботи: ніхто не поріже те, що вже лежить на складі.

Оптимізація виробництва на склад

Перемикач «Пропонувати надвиробництво для зменшення відходів». Іноді вигідніше вирізати на кілька деталей більше, ніж треба, бо інакше залишок піде у відходи. Система може порадити таку додаткову кількість.

Два поля задають межі:

  • Максимальна додаткова кількість — скільки штук понад потребу система має право запропонувати;
  • Мінімальне покращення відходів у % — на скільки має зменшитись відхід, щоб пропозиція з'явилася.

Додаткова кількість ніколи не застосовується автоматично. Це лише порада, рішення ухвалює людина.

Типовий порядок роботи

  1. Заплануйте розкрій із виробничого замовлення або в розділі Планування постачання.
  2. Відкрийте Завдання і знайдіть нове завдання.
  3. Дочекайтеся статусу CAM_READY і заберіть файли для верстата.
  4. Випустіть завдання у виробництво.
  5. Після різання оператор звітує про вирізане.
  6. Оформіть залишок у розділі Повернення матеріалу.
  7. Перевірте Звірку: заплановане має дорівнювати виробленому, попереджень бути не повинно.

Поширені запитання

Завдання застрягло в статусі GEOMETRY_READY

Геометрію розкладено, але файли для верстата ще не створено. Відкрийте завдання і запустіть підготовку файлів. Якщо статус FAILED, причина буде написана в завданні.

Не можу випустити завдання у виробництво

Увімкнено політику «Вимагати план постачання перед випуском», а завдання створено вручну. Створіть його через планування постачання.

У звірці всюди «Бракує», хоча деталі вирізано

Про вирізане ніхто не відзвітував. Стан NOT_YET_REPORTED означає саме це.

Що таке утилізація 66,7%?

Дві третини матеріалу пішли в деталі, третина — у відходи й залишки. Що вищий відсоток, то краще.

Система радить вирізати більше, ніж потрібно. Погоджуватись?

Якщо додаткові деталі знадобляться найближчим часом, так: ви зекономите матеріал. Якщо це рідкісна деталь, краще відмовитись, щоб не заморожувати матеріал на складі.
