Реєстр специфікацій (BOM): з чого складається виріб і як його виготовляють

Усі специфікації воркспейсу в одному списку: чим інженерна специфікація відрізняється від виробничої, що означають тип, ревізія і статус та як переглянути склад.

Специфікація (англійською BOM, bill of materials) — це перелік усього, з чого складається виріб: вузлів, деталей, покупних частин, з кількостями. Сторінка «Реєстр специфікацій» показує всі специфікації воркспейсу одним списком.

Сюди заходять, коли треба перевірити, з чого насправді складається замовлення, яка ревізія діє і чи правильно позначено, що завод робить сам, а що купує.

Де знайти сторінку

У меню ліворуч відкрийте Виробництво → Реєстр специфікацій (BOM). Адреса сторінки закінчується на …/erp/production/bom.

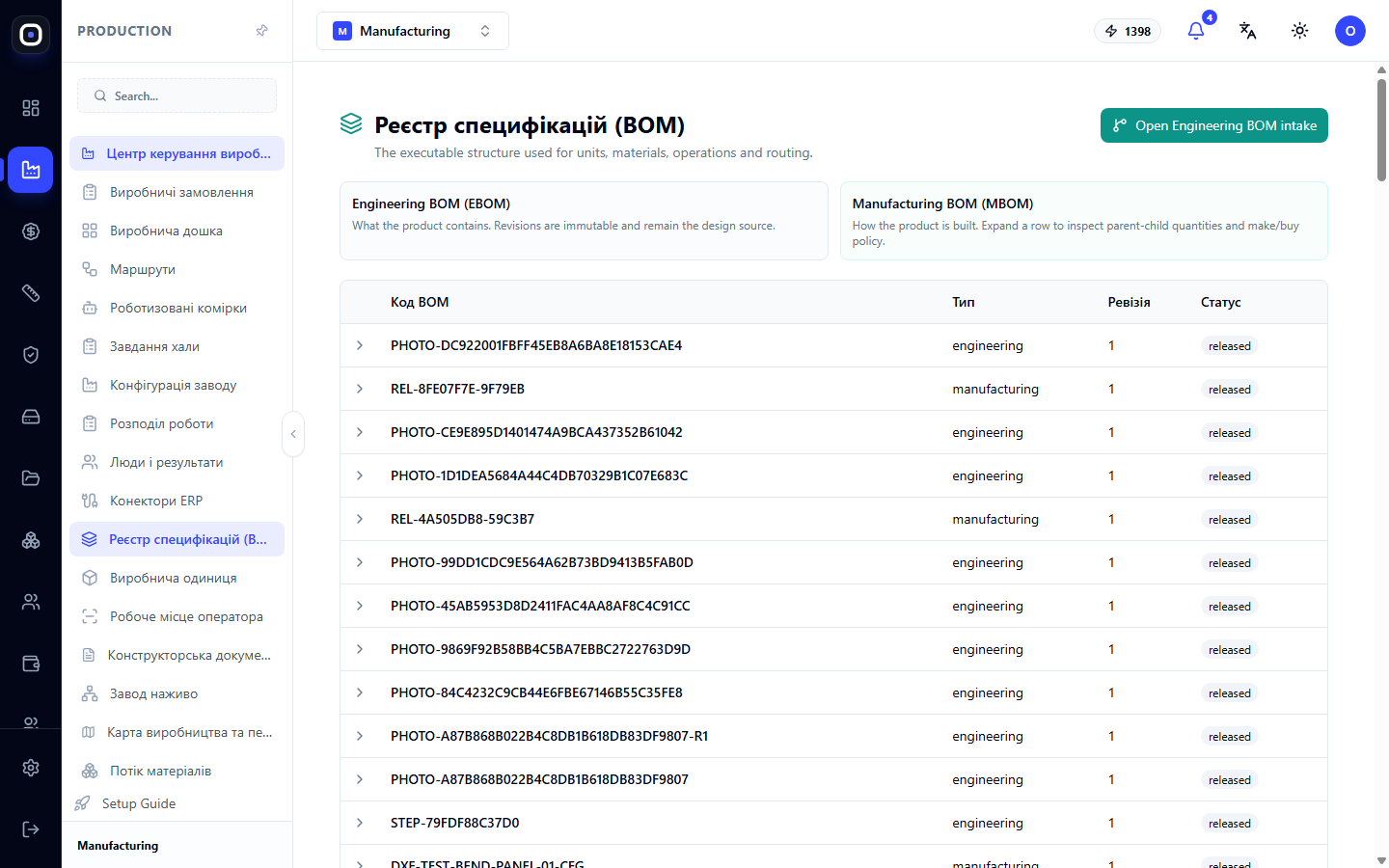

Реєстр специфікацій
Частина написів на цій сторінці поки що відображається англійською. У статті вони наведені так, як ви бачите їх на екрані.

Два види специфікацій

Угорі сторінки стоять дві картки-пояснення. Вони описують різницю, яку варто зрозуміти один раз.

Engineering BOM (EBOM) — інженерна специфікація. Вона відповідає на запитання «що містить виріб». Це погляд конструктора: вузли, деталі, матеріали. Її ревізії не змінюються заднім числом і залишаються джерелом правди про конструкцію.

Manufacturing BOM (MBOM) — виробнича специфікація. Вона відповідає на запитання «як виріб будують». Це погляд технолога: які одиниці виготовляє завод, які купує, у якій послідовності їх складають.

Приклад. У конструктора є «рама зварна», що складається з п'яти труб. В інженерній специфікації це один вузол і п'ять деталей. У виробничій додається рішення: труби ріжемо самі, заглушки купуємо, а фарбування віддаємо підряднику.

Одна конструкція на двох заводах матиме однакову інженерну специфікацію і різні виробничі.

Список специфікацій

Таблиця має чотири колонки:

  • Код BOM — ідентифікатор специфікації. За початком коду видно походження: STEP-… створено з імпорту STEP-моделі, PHOTO-… — зі швидкої оцінки за фото, REL-… — під час запуску замовлення у виробництво.
  • Тип — engineering (інженерна) або manufacturing (виробнича).
  • Ревізія — номер версії. Нова ревізія з'являється, коли конструкцію чи технологію змінюють.
  • Статус — наприклад released, тобто випущена і діє.

Як переглянути склад

Клацніть на рядок виробничої специфікації. Він розгорнеться і покаже структуру.

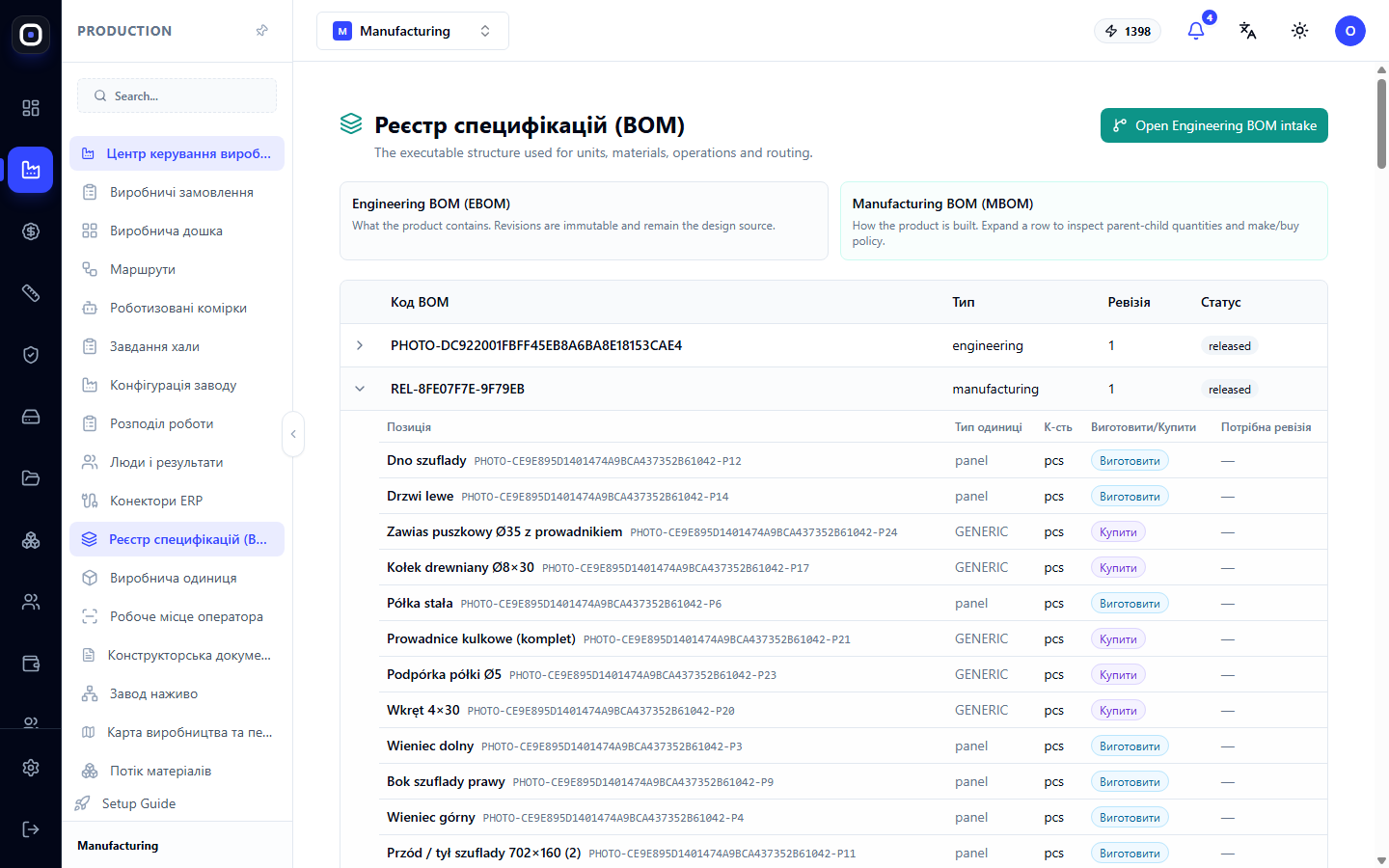

Розгорнута специфікація

У розгорнутому рядку видно:

  • зв'язки «батько — нащадок»: який вузол із чого складається;
  • кількості: скільки штук кожної позиції йде на один батьківський вузол;
  • політику «виготовити чи купити» для кожної позиції.

Саме політика «виготовити чи купити» визначає, що буде далі. Позиція, яку завод виготовляє сам, отримає виробничі одиниці й піде маршрутом. Покупна позиція потрапить у потребу в закупівлі й не потрапить у розкрій.

Звідки беруться специфікації

Специфікації не набирають на цій сторінці вручну. Вони з'являються з інженерної частини системи. Кнопка Open Engineering BOM intake у правому верхньому куті відкриває 3D-прийом, де завантажують модель виробу, а система сама розбирає її на вузли й деталі.

Типовий шлях такий:

  1. конструктор завантажує STEP-модель у 3D-прийом;
  2. система будує інженерну специфікацію;
  3. технолог перевіряє її та підтверджує;
  4. під час запуску замовлення система створює виробничу специфікацію і закріплює її за замовленням.

Закріплення важливе: якщо конструкцію змінять після запуску, уже запущене замовлення продовжить виконуватися за своєю зафіксованою специфікацією.

Типовий порядок роботи

  1. Відкрийте Виробництво → Реєстр специфікацій (BOM).
  2. Знайдіть специфікацію за кодом.
  3. Перевірте тип, ревізію і статус.
  4. Розгорніть виробничу специфікацію і перегляньте склад та кількості.
  5. Перевірте, що покупні позиції позначені як покупні, а власні — як власні.

Поширені запитання

Деталь не потрапила в розкрій, хоча ми ріжемо її самі

У виробничій специфікації вона позначена як покупна або як та, що віддається підряднику. Виправте спосіб забезпечення і створіть нову ревізію.

Чому в списку дві специфікації для одного виробу?

Одна інженерна, друга виробнича. Це нормально: вони описують той самий виріб із різних боків.

Я змінив конструкцію, а замовлення йде за старою

Так і має бути. Запущене замовлення закріплене за своєю ревізією специфікації. Нова ревізія застосується до наступних замовлень.

Чи можна створити специфікацію вручну на цій сторінці?

Ні. Реєстр лише показує специфікації. Створюються вони з інженерної частини: з імпорту моделі або конфігуратора виробів.
