Центр оператора гнуття: послідовність згинів для листової деталі

Гнута деталь починається як плоска заготовка. Її вирізають за розгорткою, а потім згинають у кілька прийомів. Порядок згинів має значення: якщо почати не з того, наступний згин упреться в уже зігнуту полицю або в сам верстат.

Центр оператора гнуття підказує цей порядок. Під заголовком сторінки написано її призначення: рекомендована послідовність для перевірених розгорток листового металу, і кожен крок підтверджується на верстаті.

Де знайти сторінку

Сторінка відкривається за адресою, що закінчується на …/erp/production/bending-center. З панелі бригадира сюди веде кнопка Згинання: вона відкриває вибрані деталі по одній.

Два вибори на початку

Угорі сторінки два списки.

Листова деталь

У списку перелічено гнуті деталі воркспейсу. Біля кожної назви стоїть стан:

• Валідовано — розгортку перевірено, її можна гнути;
• Не валідовано — розгортку ще не перевірено.

Різниця принципова. Розгортка — це розрахунок: система бере зігнуту деталь і «розпрямляє» її з урахуванням товщини металу та радіуса згину. Якщо розрахунок хибний, вирізана заготовка після гнуття вийде не того розміру. Тому розгортку спершу перевіряють, і лише для перевіреної центр пропонує послідовність.

Обирайте деталь зі станом «Валідовано». Для неперевіреної спершу треба пройти перевірку розгортки в інженерному розділі.

Листозгинальний верстат

Другий список — верстати, на яких можна гнути. Послідовність залежить від верстата: у різних пресів різна довжина, зусилля та набір інструменту. Тому верстат обирають до планування.

Після вибору

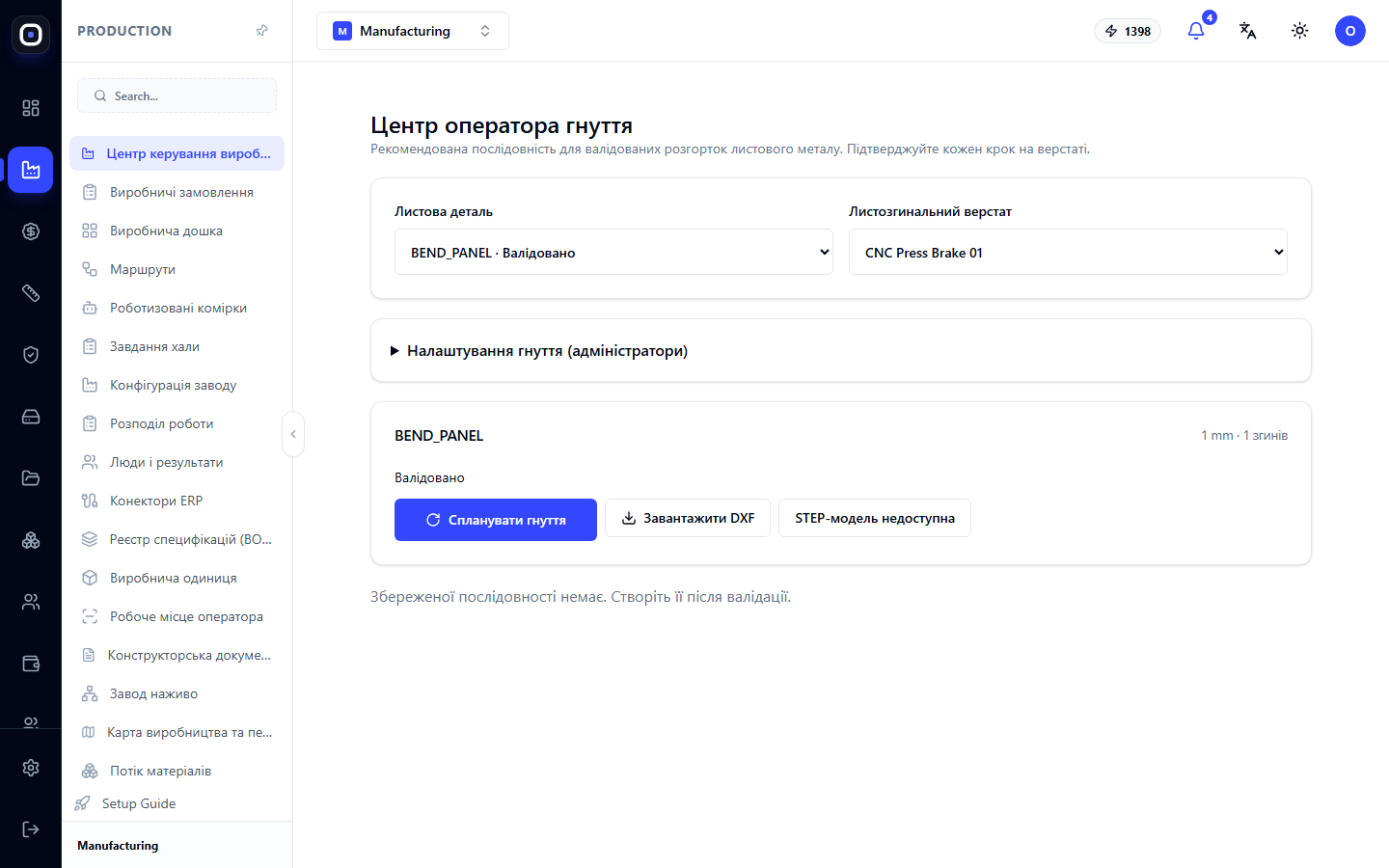

Коли деталь і верстат обрано, нижче з'являється картка деталі. На ній видно:

• назву деталі;
• товщину металу і кількість згинів, наприклад «1 mm · 1 згинів»;
• стан розгортки.

Три кнопки на картці:

• Спланувати гнуття — розрахувати послідовність згинів для цієї деталі на обраному верстаті;
• Завантажити DXF — отримати файл розгортки. Його відкриває програма верстата різання;
• кнопка STEP-моделі. Якщо написано «STEP-модель недоступна», тривимірної моделі для цієї деталі немає.

Під карткою може стояти напис: «Збереженої послідовності немає. Створіть її після валідації». Це означає, що гнуття для цієї деталі ще ніхто не планував.

Послідовність згинів

Після планування центр показує згини по порядку. Для кожного кроку вказано, яку лінію гнути, на який кут і в який бік.

Оператор виконує крок на верстаті й підтверджує його в системі, після чого переходить до наступного. Підтвердження потрібне не для формальності. Воно гарантує, що жоден згин не пропущено, а якщо роботу перервали, наступна зміна бачить, на якому кроці зупинилися.

Якщо з панелі бригадира передано кілька деталей, центр веде оператора по них по черзі: «Деталь 2 з 5», потім кнопка Далі.

Налаштування гнуття

Між списками й карткою деталі є згорнутий блок «Налаштування гнуття (адміністратори)». Він доступний адміністраторам і містить параметри, які впливають на розрахунок: дані про верстати та інструмент.

Операторові чіпати цей блок не потрібно. Якщо послідовність виглядає дивно для вашого верстата, скажіть технологові: можливо, параметри верстата вказано неточно.

Як це пов'язано з рештою системи

• Розгортку будують і перевіряють в інженерному розділі. Без перевірки центр гнуття послідовності не запропонує.
• Розкрій використовує ту саму розгортку, щоб розкласти заготовки на листі. Гнуту деталь неможливо розкласти на лист, доки її не розгорнуто.
• Робоче місце оператора показує для гнутих деталей посилання на інструкцію згинання.
• Маршрут визначає, що після різання деталь іде саме на гнуття.

Типовий порядок роботи

1. Відкрийте центр оператора гнуття або перейдіть сюди з панелі бригадира.
2. Оберіть деталь зі станом Валідовано.
3. Оберіть свій листозгинальний верстат.
4. Натисніть Спланувати гнуття, якщо послідовності ще немає.
5. Виконайте перший згин і підтвердьте крок.
6. Повторюйте до останнього згину.
7. Перейдіть до наступної деталі кнопкою Далі.

Поширені запитання

Потрібна деталь позначена «Не валідовано»

Її розгортку ще не перевірено. Зверніться до технолога: перевірка робиться в інженерному розділі.

Написано «Збереженої послідовності немає»

Гнуття для цієї деталі ще не планували. Оберіть верстат і натисніть Спланувати гнуття.

Після гнуття деталь не того розміру

Найімовірніше, розгортку розраховано з неточними параметрами: інша товщина металу або радіус інструменту. Зафіксуйте брак і повідомте технолога, щоб він перевірив розгортку.

Навіщо підтверджувати кожен згин?

Щоб нічого не пропустити і щоб після перерви було видно, де зупинилися.

Чи можна гнути на іншому верстаті, ніж обрано?

Можна, але послідовність варто спланувати заново саме для нього: у верстатів різні можливості.
