Дизайнер кухні: від плану приміщення до виробничої специфікації

Кухня — це не один виріб, а десяток шаф, які мають стати в конкретне приміщення: між стіною і вікном, навколо труб і розеток. Помилка на два сантиметри означає, що остання шафа не влізе.

Дизайнер кухні веде весь шлях: приміщення, розстановка модулів, матеріали, перевірка і передача у виробництво. Під заголовком сторінки це сказано так: спроєктуйте планування кухні, розмістіть модулі на плані приміщення та згенеруйте виробничу специфікацію.

Є два режими. Спрощений веде вас за руку шістьма кроками. Професійний дає повний контроль над кожним модулем.

Де знайти сторінки

Професійний редактор відкривається за адресою, що закінчується на …/erp/production/kitchen-designer, а майстер — на …/erp/production/kitchen-wizard. Між ними можна перемикатися кнопкою у правому верхньому куті.

Сторінки доступні, якщо у воркспейсі встановлено кухонний рішення-пакет.

Спрощений режим: майстер

Сторінка називається «Нова кухня», а під заголовком написано її суть: крок за кроком — приміщення, меблі, матеріали, перевірка.

Угорі видно шість кроків. Поточний підсвічено.

1. Приміщення. Розміри стін, вікна, двері, де підведено воду й електрику.
2. Стиль і бюджет. Загальний вигляд і межі вартості.
3. Меблі. Які модулі потрібні й де вони стоять.
4. Матеріали. Фасади, корпуси, стільниця, ручки.
5. Перевірка. Система шукає помилки: перетини, модулі поза стіною, невідповідність розмірів.
6. Погодити й замовити. Затвердження і передача у виробництво.

Щоб почати, дайте кухні назву (це необов'язково) і натисніть Почати.

Майстер підходить, коли кухня типова і вам важлива швидкість. Він не дасть пропустити крок і не пустить далі, поки перевірка знаходить помилки.

Кнопка Перейти в професійний редактор відкриває ту саму кухню в повному редакторі.

Професійний режим: список кухонь

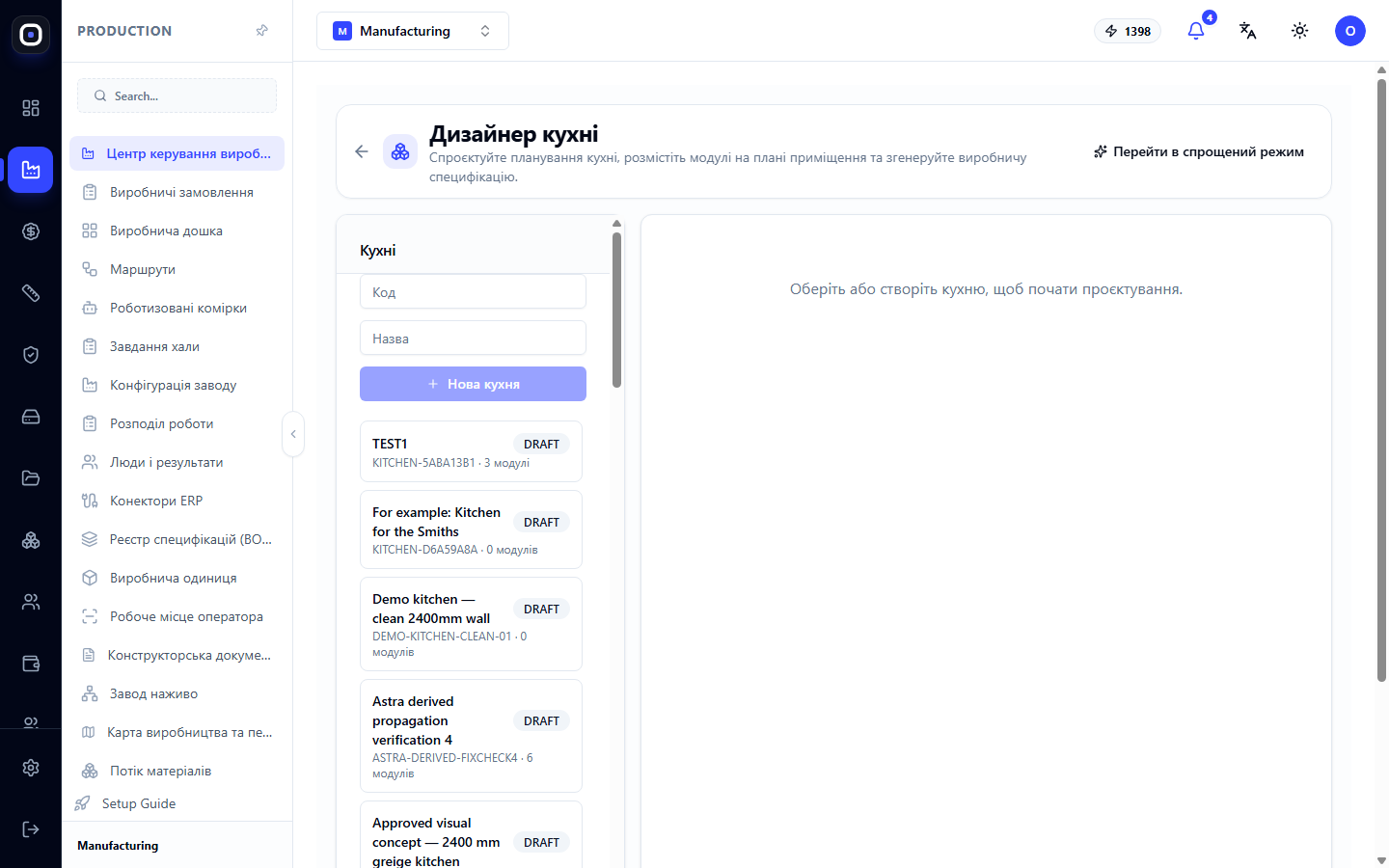

Ліворуч розміщено блок «Кухні». Угорі форма нової кухні з полями Код і Назва та кнопкою Нова кухня. Нижче список наявних.

У кожної кухні видно:

• назву;
• статус: DRAFT (чернетка) або RELEASED (випущена);
• код і кількість модулів.

Клац на кухню відкриває її праворуч. Поки нічого не обрано, там написано: оберіть або створіть кухню, щоб почати проєктування.

Давайте кухням зрозумілі назви з іменем клієнта чи адресою. Через місяць «Кухня 7» нікому нічого не скаже.

Відкрита кухня

Угорі стоять назва кухні, код, кількість модулів і статус. Під ними п'ять вкладок.

Модулі

Основна вкладка. Тут ви наповнюєте кухню шафами.

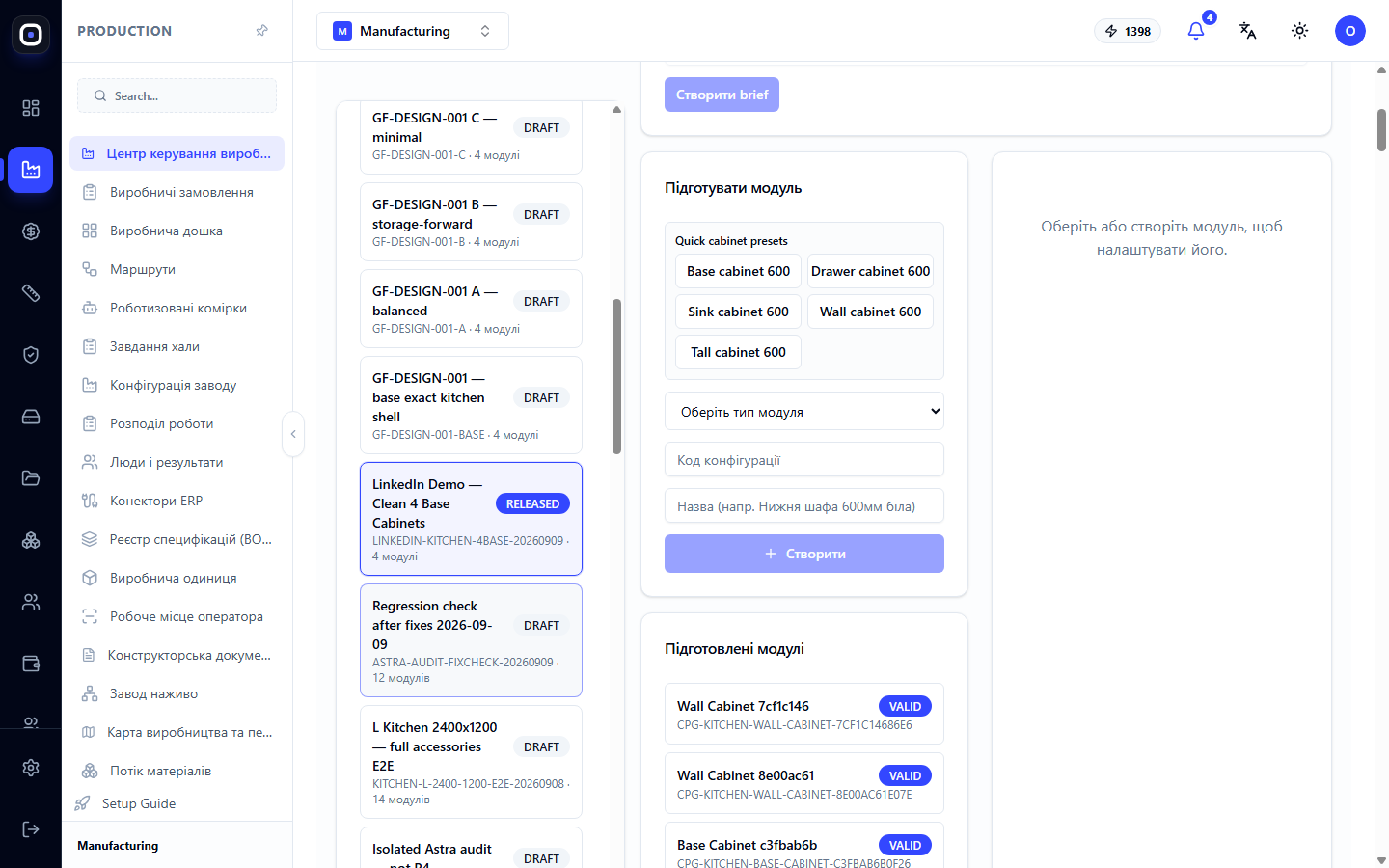

Блок «Підготувати модуль» пропонує готові заготовки одним клацом:

• нижня шафа 600;
• шафа з шухлядами 600;
• шафа під мийку 600;
• верхня шафа 600;
• висока шафа 600.

Якщо заготовки не підходять, оберіть тип модуля зі списку, задайте код і назву та натисніть Створити.

Нижче йде список «Підготовлені модулі». Біля кожного стоїть позначка VALID, якщо модуль пройшов перевірку. Клацніть на модуль, і праворуч відкриються його налаштування: розміри, наповнення, фасад.

Модуль тут не малюнок, а параметричний виріб. Змінили ширину з 600 на 450, і система сама перебудувала боковини, полиці, фасад і перерахувала специфікацію.

План приміщення

Тут задають кімнату: стіни, вікна, двері, колони, точки підведення води, газу та електрики. Після цього модулі розставляють уздовж стін.

Точки підведення мають значення. Система перевіряє, чи стоїть мийка біля води, і може сама запропонувати для неї місце.

3D-перегляд

Тривимірне зображення кухні. Його можна обертати. Тут найкраще видно те, що на плані помітити важко: верхня шафа перекриває вікно, а дверцята відчиняються в стіну.

Зображення звідси показують клієнтові на погодження.

Випуск

Перевірка і передача у виробництво. Перед випуском система перевіряє:

• чи не перетинаються модулі між собою;
• чи всі вони в межах приміщення;
• чи замкнений контур кімнати;
• чи для всіх модулів обрано матеріали.

Якщо є помилки, випуск заблоковано, а поруч написано, що виправити. Попередження не блокують, але їх варто прочитати.

Після випуску кухня отримує статус RELEASED. З неї формується специфікація: кожна панель, кожна крайка, кожна петля. Далі шлях звичайний: виробниче замовлення, розкрій, цех.

Export

Вивантаження проєкту: специфікація і дані для передачі назовні.

Стислий опис побажань

У відкритій кухні є блок зі структурованим описом побажань клієнта: що він хоче, які розміри назвав, які обмеження. З нього можна створити опис завдання для подальшої роботи.

Це місце, де фіксують початкові вимоги, щоб через місяць не сперечатися, чи клієнт справді просив посудомийну машину.

Який режим обрати

Майстер, якщо:

• кухня типова, уздовж однієї або двох стін;
• проєктує менеджер, а не конструктор;
• важливо швидко дати клієнтові варіант.

Професійний редактор, якщо:

• приміщення складне: ніші, колони, скошені кути;
• потрібні нестандартні модулі;
• треба точно керувати кожним розміром.

Починати можна з майстра, а закінчувати в редакторі: це та сама кухня в двох виглядах.

Є і третій шлях: описати кухню словами в дизайн-чаті, і асистент побудує її сам.

Типовий порядок роботи

1. Відкрийте майстер і натисніть Почати.
2. Задайте приміщення з розмірами і точками підведення.
3. Оберіть стиль.
4. Розставте меблі.
5. Оберіть матеріали.
6. Пройдіть перевірку й виправте помилки.
7. Перегляньте кухню в 3D і покажіть клієнтові.
8. Після погодження випустіть кухню.
9. Перейдіть до виробничих замовлень.

Поширені запитання

Сума ширин модулів не дорівнює довжині стіни

Перевірка це покаже. Додайте доборну планку або змініть ширину одного з модулів.

Випуск заблоковано

Є помилка: перетин модулів, модуль поза стіною або незамкнений контур кімнати. Причину написано на вкладці «Випуск».

Змінив фасад, а в 3D нічого не змінилось

Оновіть перегляд. Зміна матеріалу потребує перебудови моделі.

Чи можна змінити випущену кухню?

Випущена кухня зафіксована, бо за нею вже могли запустити виробництво. Для змін створіть нову версію.

У списку немає потрібного модуля

Доступні модулі залежать від встановленого кухонного пакета. Нестандартний модуль можна створити як окрему родину в конфігураторі.

Сторінки немає в меню

У воркспейсі не встановлено кухонний рішення-пакет. Встановіть його на сторінці рішень-пакетів.
