Інженерна документація: реєстр документів виробництва

Сторінка «Інженерна документація» — це реєстр документів, на які спирається виробництво: інструкцій, стандартів, специфікацій, технічних вимог. Вона відповідає на просте запитання: які документи у нас є і які з них чинні.

Сторінка навмисно проста. Це перелік, а не редактор.

Де знайти сторінку

У меню ліворуч відкрийте Виробництво → Конструкторська документація. Адреса сторінки закінчується на …/erp/production/documents.

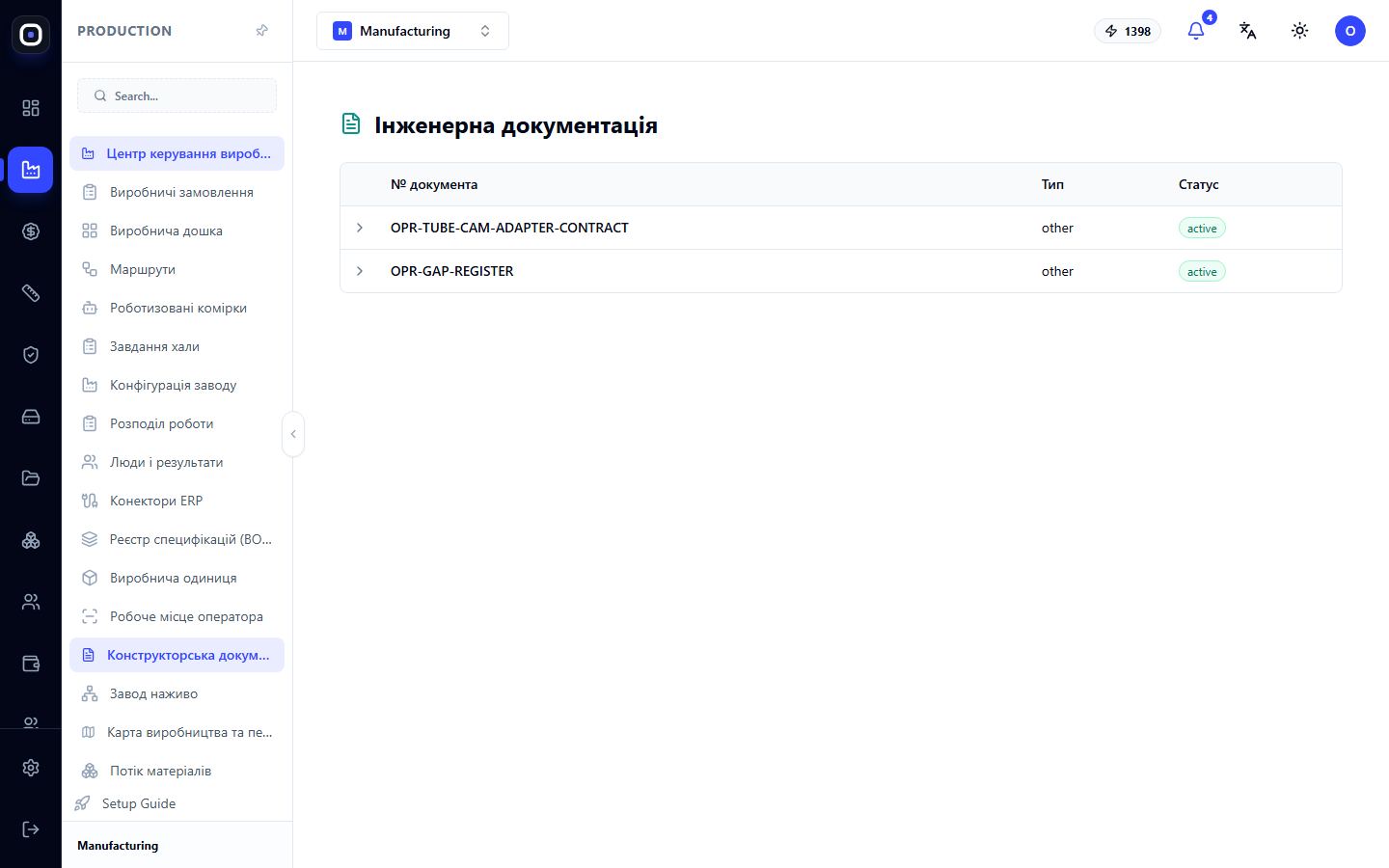

Що показує таблиця

У реєстрі три колонки:

• № документа — унікальний номер, за яким документ знаходять і на який посилаються.
• Тип — вид документа: креслення, програма ЧПК, робоча інструкція, інструкція з якості або інше.
• Статус — чи документ чинний. Наприклад active означає, що ним можна користуватися.

Кількість документів у реєстрі також показана на сторінці «Центр керування виробництвом» у блоці «Інженерна документація».

Навіщо потрібен реєстр

Один номер замість «того файлу з пошти»

Коли документ має номер у реєстрі, на нього можна послатися однозначно. Оператор, технолог і контролер якості говорять про той самий документ, а не про три різні версії файлу.

Зв'язок із маршрутами

У кожного кроку маршруту можна вказати потрібний документ: креслення, програму ЧПК, робочу інструкцію або інструкцію з якості. Тоді оператор, відкриваючи партію, бачить саме те, що потрібно для цієї операції.

Ревізії

Документи змінюються. Нова ревізія не затирає попередню: стара залишається в історії. Тому завжди можна з'ясувати, за якою версією інструкції зроблено партію пів року тому.

Чим це відрізняється від креслень деталей

Це часте джерело плутанини, тому варто розділити.

• Інженерна документація (ця сторінка) — документи загального характеру: стандарти, інструкції, технічні умови, контракти на обмін даними.
• Креслення (окрема сторінка «Креслення») — креслення конкретних деталей і складань. Система будує їх із 3D-моделі.
• Документи замовлення — аркуші для цеху та інструкція зі складання. Їх відкривають кнопками біля замовлення на сторінці виробничих замовлень.

Якщо ви шукаєте креслення конкретної полиці, вам на сторінку «Креслення» або в розгорнуту партію на робочому місці оператора. Якщо шукаєте інструкцію з приймання покупних деталей, вам сюди.

Типовий порядок роботи

1. Відкрийте Виробництво → Конструкторська документація.
2. Знайдіть документ за номером.
3. Перевірте статус: користуватися можна лише чинними документами.
4. У маршруті вкажіть цей тип документа як потрібний для відповідного кроку.

Поширені запитання

Реєстр майже порожній. Це нормально?

Так, якщо ви щойно почали. Реєстр наповнюється з часом, у міру того як ви оформлюєте інструкції та стандарти.

Де креслення моїх деталей?

На сторінці «Креслення». Цей реєстр їх не містить.

Оператор не бачить інструкцію біля верстата

Перевірте крок маршруту: у ньому має бути вказаний потрібний документ. Без цього система не знає, що показувати.

Чи можна видалити застарілий документ?

Застарілий документ не видаляють, а переводять у неактивний статус. Він залишається в історії, бо за ним могли бути зроблені попередні партії.
