Карта виробництва та персоналу: де стоїть кожен верстат і хто на ньому працює

Карта виробництва та персоналу показує завод так, як ви бачите його згори: хали, робочі місця, обладнання. На кожному місці видно, зайняте воно чи вільне і хто там працює.

Таблиця відповідає на запитання «скільки», а карта — на запитання «де». Вона допомагає новому майстрові швидко зорієнтуватися, а керівникові побачити, у якій частині заводу зібралась уся робота.

Де знайти сторінку

У меню ліворуч відкрийте Виробництво → Карта виробництва та персоналу. Адреса сторінки закінчується на …/erp/production/factory-map.

Більшість написів на цій сторінці поки що відображається англійською. У статті вони наведені так, як ви бачите їх на екрані.

Кнопки у верхньому правому куті

• Live overview відкриває сторінку «Завод наживо» з тими самими даними у вигляді списків.
• Fullscreen розгортає карту на весь екран. Зручно для великого монітора в цеху або кабінеті.
• Edit layout вмикає редагування розташування. Про нього нижче.

Чотири лічильники

• Workstations — скільки робочих місць на карті.
• People active — скільки людей зараз працює з усіх, наприклад 18/38.
• Equipment — скільки одиниць обладнання.
• Free workstations — скільки робочих місць зараз вільні.

Останнє число корисне, коли треба терміново знайти, де виконати позапланову роботу.

Три вигляди

Перемикач під лічильниками: Map, People, Equipment. Праворуч від нього напис Live updates enabled підтверджує, що дані оновлюються самі.

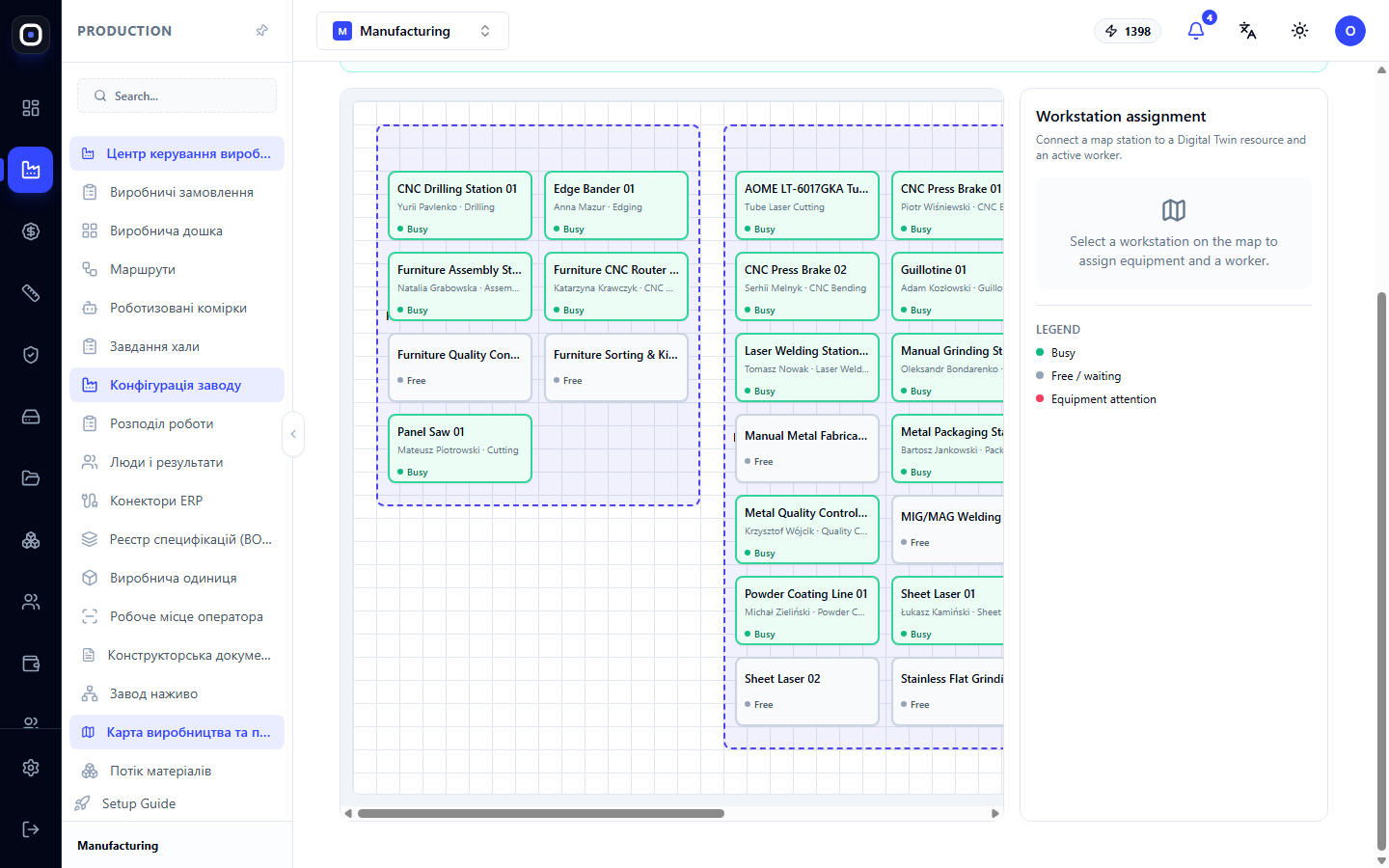

Map — карта

Хали показано кольоровими областями з пунктирною рамкою. Усередині розставлено плитки робочих місць. На плитці видно:

• назву робочого місця, наприклад «CNC Press Brake 01»;
• хто на ньому працює і яку операцію виконує;
• стан: Busy (зайняте) або Free (вільне).

Праворуч від карти є легенда зі значеннями кольорів і панель Workstation assignment. Клацніть на робоче місце на карті, і в цій панелі можна буде призначити йому обладнання та працівника.

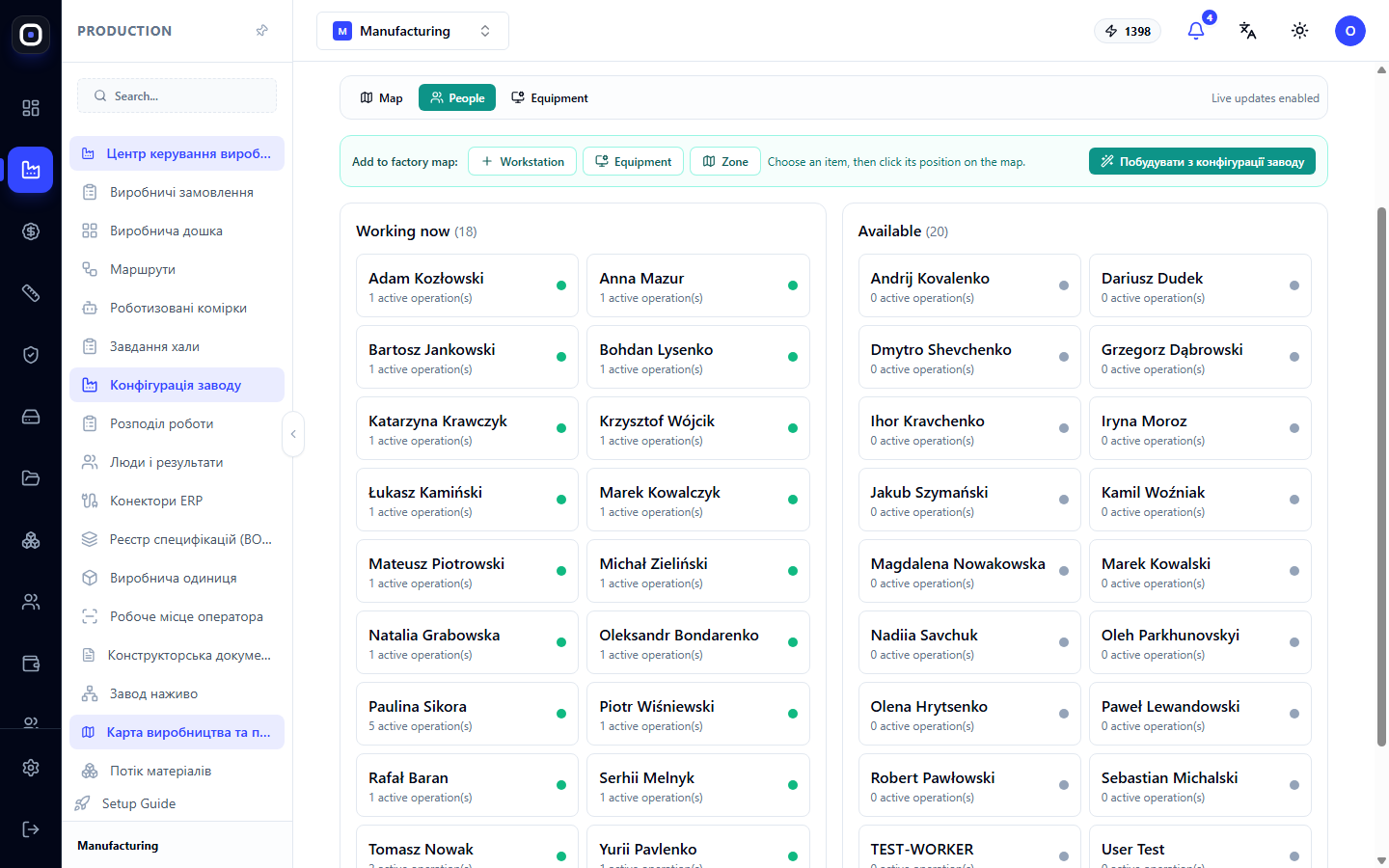

People — люди

Той самий завод, але з погляду людей: хто на якому робочому місці, хто зараз працює, а хто вільний.

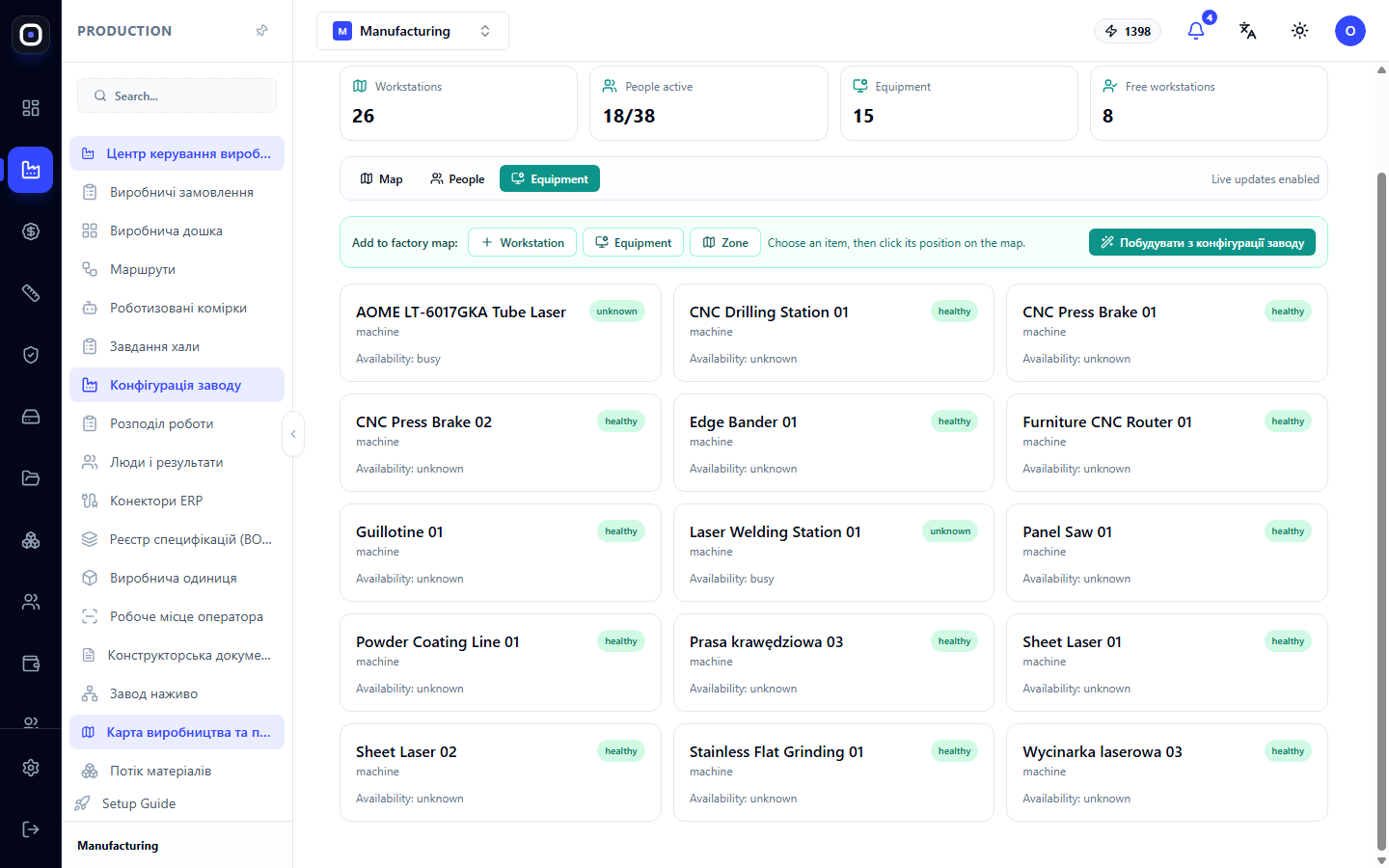

Equipment — обладнання

Перелік обладнання з прив'язкою до робочих місць.

Як створити карту

Є два способи.

Автоматично

Кнопка Побудувати з конфігурації заводу створює карту сама. Вона бере хали й верстати, які ви вже описали в конфігурації заводу, і розставляє їх по областях.

Це найшвидший спосіб отримати робочу карту. Розташування вийде схематичним, і далі його можна підправити вручну.

Вручну

Рядок Add to factory map пропонує три типи елементів:

• Workstation — робоче місце;
• Equipment — обладнання;
• Zone — зона, наприклад склад заготовок чи проїзд.

Оберіть тип, а потім клацніть на карті там, де елемент має стояти. Підказка поруч так і каже: Choose an item, then click its position on the map.

Редагування розташування

Кнопка Edit layout вмикає режим, у якому плитки можна пересувати. Після змін завершіть редагування кнопкою, яка з'являється на її місці.

Точність до сантиметра тут не потрібна. Мета карти в тому, щоб людина впізнала на ній свій цех: лазер ліворуч від входу, гнуття посередині, зварювання в кінці.

Навіщо це на практиці

• Знайти вільне місце. Термінова робота, а всі зайняті? Лічильник і карта покажуть, де вільно.
• Побачити перекіс. Якщо одна хала вся «Busy», а сусідня наполовину «Free», можливо, частину людей варто перевести.
• Ввести нову людину. Новому працівникові простіше показати карту, ніж пояснювати на словах, де що стоїть.
• Великий екран у цеху. У режимі Fullscreen карта працює як табло.

Типовий порядок роботи

1. Опишіть хали й верстати в конфігурації заводу.
2. Відкрийте Виробництво → Карта виробництва та персоналу.
3. Натисніть Побудувати з конфігурації заводу.
4. Увімкніть Edit layout і розставте плитки приблизно так, як обладнання стоїть насправді.
5. Додайте зони кнопкою Zone, якщо вони потрібні.
6. Завершіть редагування.
7. Надалі відкривайте карту, щоб бачити зайнятість місць.

Поширені запитання

Карта порожня

Натисніть Побудувати з конфігурації заводу. Якщо й після цього порожньо, у конфігурації заводу ще немає хал і верстатів.

Верстат є в конфігурації, а на карті його немає

Карта не оновлює розташування сама після кожної зміни. Побудуйте її знову або додайте робоче місце вручну кнопкою Workstation.

Робоче місце показано як «Free», хоча там працюють

Оператор не почав операцію в системі. Карта показує лише записану роботу.

Чим карта відрізняється від сторінки «Завод наживо»?

Дані ті самі, подання різне. Карта показує розташування, «Завод наживо» — списки за халами з подробицями про кожен верстат і людину.
